Journal of Positioning, Navigation, and Timing (J Position Navig Timing; JPNT)
Seung-Jun Song1
, JaeHee Noh2, Mun-Kyu Lee3†
1Department of Electrical and Computer Engineering, Inha University, Incheon 22212, Korea
2Korea Aerospace Research Institute, Daejeon 34133, Korea
3Department of Computer Engineering, Inha University, Incheon 22212, Korea
†Corresponding Author: Mun-Kyu Lee, E-mail: mklee@inha.ac.kr
Citation: Song, S.-J., Noh, J.H., & Lee, M.-K. 2026, Improved QZSS-CLAS Navigation Message Authentication Protocol Using Message-Signature Overlapping Transmission, Journal of Positioning, Navigation, and Timing, 15, 137-144.
Journal of Positioning, Navigation, and Timing (J Position Navig Timing) 2026 June, Volume 15, Issue 2, pages 137-144. https://doi.org/10.11003/JPNT.2026.15.2.137
Received on Feb 13, 2026, Revised on Feb 27, 2026, Accepted on Mar 17, 2026, Published on Jun 15, 2026.
Copyright © The Institute of Positioning, Navigation, and Timing
License: Creative Commons Attribution Non-Commercial License (https://creativecommons.org/licenses/by-nc/4.0/) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.
QZSS, CLAS, digital signature, navigation message authentication
위치 기반 서비스(location based service)가 고도화됨에 따라, 고정밀도 및 고신뢰성을 보장하는 위성 항법 시스템의 중요성이 증대되고 있다. 위성 항법 시스템은 서비스 제공 범위에 따라 전 지구를 커버하는 Global Navigation Satellite System (GNSS)과 특정 권역을 대상으로 하는 Regional Navigation Satellite System (RNSS)으로 구분되며, 이들은 공통적으로 위성에서 다수의 수신기로 단방향 방송되는 무선 신호를 기반으로 동작한다.
그러나 이러한 개방형 단방향 통신 구조에는 공격자가 실제 신호와 유사한 위조 신호를 생성 및 송출해 수신기가 이를 획득 및 추적하도록 유도함으로써 수신기의 위치 및 시각 정보를 교란하는 스푸핑(spoofing) 위협이 존재한다. 스푸핑은 위조 신호 생성 외에도, 정상 신호를 기록 및 재전송(record and replay)하는 형태로도 구현될 수 있다. 이러한 위협에 대응하기 위해, 여러 위성 항법 시스템에서 위성 신호에 대한 인증(authentication) 체계를 도입하고 있다. 위성 신호 인증은 적용 계층에 따라 대역 확산 코드 인증(Spreading Code Authentication, SCA)과 항법 메시지 인증(Navigation Message Authentication, NMA)으로 구분할 수 있다. SCA는 확산 코드(spreading code) 자체 또는 코드에 결합된 마커(marker) 등을 이용해 신호 및 코드 수준에서 인증 정보를 제공하는 방식이며, NMA는 항법 메시지에 인증 정보를 결합하여 수신기가 메시지의 무결성과 출처를 검증하도록 하는 방식이다.
현재 NMA의 접근 방식은 크게 전자서명 기반과 Timed Efficient Stream Loss-tolerant Authentication (TESLA) (Perrig et al. 2000) 프로토콜 기반으로 구분된다. 그 중, 전자서명 기반의 NMA 방식에는 주로 Elliptic Curve Digital Signature Algorithm (ECDSA)가 사용된다. 예를 들어, Global Positioning System (GPS)의 Chips-Message Robust Authentication (Chimera) (Air Force Research Laboratory 2024a) 및 일본의 Quasi-Zenith Satellite System (QZSS)의 Quasi-Zenith Satellite Navigation Message Authentication (QZNMA) (Cabinet Office 2024)에서는 ECDSA 전자서명 기반 NMA 방식이 제시되어 있으며, Wu et al. (2019)에서는 BeiDou의 항법 메시지에 대한 ECDSA 기반 NMA 방법을 제안하였다. 반면, Galileo의 Open Service Navigation Message Authentication (OSNMA)에서는 TESLA 기반의 NMA를 제공하며 (Galileo ICD 2023), GPS Chimera의 확장 규격인 TESLA Chimera에서도 GPS 항법 메시지에 대한 TESLA 기반 NMA를 제시하였다 (Air Force Research Laboratory 2024b). Wu et al. (2020)에서는 BeiDou 항법 메시지에 대한 TESLA 기반 인증 방법을 제안하였다. 다만, TESLA 기반 NMA에서도 인증을 위한 해시 체인(hash chain)의 루트 키(root key) 검증을 위해 ECDSA 전자서명을 사용한다.
위성 항법 시스템은 기본적인 측위 서비스 외에도, 정확도 향상을 위한 보정(augmentation) 서비스를 제공할 수 있다. 예를 들어 Galileo는 High Accuracy Service (HAS)를 통해 고정밀 측위를 위한 보정 정보를 제공하며 (Galileo ICD 2022), QZSS의 Centimeter-Level Augmentation Service (CLAS)에서는 L6 대역의 L62 신호를 통해 센티미터 수준 정밀도 향상을 위한 보정 정보를 제공한다 (Cabinet Office 2025).
현재 QZSS는 LNAV나 CNAV 등 기존 항법 신호에 대해서는 메시지 인증 기법을 적용하여 스푸핑 공격에 대한 방어 체계를 갖추고 있으나 (Cabinet Office 2024), 고정밀 보정 정보를 다루는 CLAS 신호에는 별도의 메시지 인증 기능이 적용되지 않아 보안상 취약점이 존재한다. 특히 CLAS는 이미 상용 서비스가 진행 중인 시스템이므로, 기존 인프라와의 호환성을 유지하기 위해서는 메시지 규격을 변경하거나 대규모 인증 데이터를 추가하는 방식의 접근이 제한된다.
위와 같은 제약 사항을 고려하여, Jeon et al. (2024)에서는 L62 신호 메시지의 예비 영역(reserved field)을 인증에 활용하는 방안을 제시하였다. 해당 연구는 프레임 내 서명 전송에 할당할 수 있는 비트 공간이 매우 제한되어 있는 상황을 가정하여, ECDSA 전자서명을 다수의 프레임에 걸쳐 분할 전송하는 구조를 설계하였다. 그러나 이 방식은 실시간으로 변동하는 보정 데이터의 특성상 서명 값을 미리 계산할 수 없다는 한계를 가진다. 즉, 데이터 생성 및 전송 후 서명 연산과 순차적인 분할 전송이 진행되어야 하므로, 메시지 송신 시작 시점부터 전자서명 수신 완료 시점까지의 인증 지연 시간인 Time To Authentication (TTA)이 크다는 문제가 있다 (Anderson 2024, 2025).
이 논문에서는 인증에 할당된 자원이 제한적인 환경에서도 TTA를 최소화할 수 있는 기법을 제안한다. 제안 기법은 ECDSA 서명 쌍 (r, s) 중 r 값이 메시지 내용과 관계없이 생성될 수 있다는 알고리즘적 특성을 활용한다. 구체적으로는 서명의 r 값을 인증 대상 보정 데이터의 방송 시점에 미리 계산하여 전송하고, 해당 데이터 방송 이후에 서명의 s 값을 전송하도록 하여, 수신자 측이 보정 데이터 수신 완료 후 인증을 위해 전송받아야 할 데이터의 크기를 경감시킨다. 이를 통해 기존의 방식 대비 수신자 측의 TTA를 최대 25%까지 단축시킬 수 있다.
이 논문은 Song et al. (2025)의 내용을 확장한 논문이다. Song et al. (2025)에서는 송신자 측 프로토콜만을 제안하였으나, 이 논문에서는 수신자 측의 상세한 프로토콜도 제시하며, 실제 수신 단말 환경을 가정한 연산 부하 분석을 수행한다. 이 연구에서는 실험을 통해 기존 방식 (Jeon et al. 2024)과 제안 기법의 실행 시간을 측정 및 비교하였으며, 결과적으로 제안 기법이 시스템의 연산 오버헤드를 증가시키지 않음을 확인함으로써 실제 시스템 적용에 대한 타당성을 제시한다.
이 논문의 구성은 다음과 같다. 2장에서는 CLAS 보정 데이터가 전송되는 QZSS L62 신호의 메시지 구조를 설명한다. 3장에서는 제안된 방식의 송신자 측, 수신자 측 프로토콜을 정의한다. 4장에서는 제안된 방식의 TTA를 분석하고 실제 실행 시간을 측정하여 기존 방식과 비교한다. 5장에서는 제안 프로토콜이 실제로 적용될 수 있는 조건 및 표준 ECDSA 전자서명 검증에 줄 수 있는 영향에 대해 설명하고, 6장에서는 결론을 제시한다.
QZSS는 L6 대역을 통해 고정밀 측위 정보를 전송하며, 해당 대역의 물리적 신호 명칭은 L62로 정의된다 (Cabinet Office 2024). L62 신호는 전송하는 데이터의 목적에 따라 L6D와 L6E의 두 데이터 채널로 구분되어 운용된다. 이 중 L6D 메시지는 CLAS에 사용되며, L6E 메시지는 Multi-GNSS Advanced Orbit and Clock Augmentation – Precise Point Positioning 서비스 등에 활용된다.
CLAS에 사용되는 L62 신호의 메시지는 1초에 1개씩 전송되는 고정 길이 구조를 가지며, 총 길이는 2,000 비트이다. Fig. 1과 같이, 메시지는 헤더 49 비트, 데이터 파트 1695 비트, Reed-Solomon 코드 256 비트로 구성된다.
CLAS의 전송 프레임은 연속된 30개의 데이터 파트로 이루어지며, 이때 5개의 연속 데이터 파트가 1개 서브프레임, 6개의 서브프레임이 1개 프레임을 구성한다. 이때 L6 메시지 하나의 전송에 1초가 소요되므로, 하나의 프레임 전송에는 30초가 소요된다.

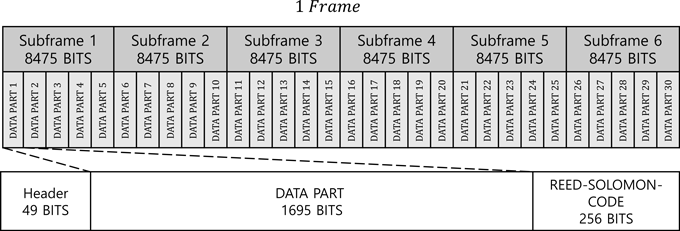

Fig. 1. Structure of QZSS L62 signal message (Cabinet Office 2025).
이 논문에서는 Jeon et al. (2024)의 연구와 같이 QZSS L62 신호의 구조적 특징을 반영하며, 기존 인증 체계와의 호환성 및 미국 국립표준기술연구소(National Institute of Standards and Technology, NIST)의 ECDSA 안전성 권고를 고려하여 (Barker 2020) ECDSA P-256 곡선을 기반으로 인증 프로토콜을 설계한다. 구체적으로, 각 전송 프레임 내의 마지막 서브프레임에 위치한 데이터 파트에 존재하는 예비 영역을 인증 데이터 전송 채널로 활용하는 상황을 가정한다. 이때, 할당 가능한 비트 수는 전체 메시지 크기에 비해 매우 제한적이므로, 수백 비트의 크기를 갖는 표준 ECDSA 전자서명을 단일 프레임에 실어 보내는 것은 어렵다. 따라서 서명 데이터를 다수의 프레임에 걸쳐 나누어 전송하는 분할 전송의 방식을 고려한다.
송신자가 특정 $t$ 시점에 생성하여 방송하는 L6D 메시지는 실시간 보정 정보를 포함하고 있으며, 이를 $Data_t$로 표기한다. $Data_t$가 전송되는 프레임에 포함되는 서명 데이터는 $sig_t$로 표기한다. 여기서 $sig_t$를 여러 번에 걸쳐 분할 전송하기 위해 필요한 프레임의 개수를 $N$으로 정의하며, 그 중 서명 $r$이 포함된 프레임의 수를 $N_r$, 서명 $s$가 포함된 프레임의 수를 $N_s$로 정의한다. 즉, $N=N_r+N+s$이며, $N$이 짝수일 때는 $N_r=N_s=N/2$이 된다. 이 절에서는 설명의 편의상 $N$이 짝수인 경우만 설명하나, $N$이 홀수인 경우도 유사하게 설계 가능하다. 또한, $t$ 시점의 서명 $sig_t$를 $N$개의 조각으로 분할하여 연속된 $N$개 프레임에 실어 보낼 때 각 조각을 $sig_{t,i}$로 표기한다. 여기서 인덱스 $i$는 0부터 $N-1$까지의 값을 가지며, $i$번째 조각은 각 $t$ 시점의 $i$번째 프레임에 포함되어 전송된다고 가정한다. 마찬가지로, $Data_t$ 자체도 $N$개의 조각으로 구분될 수 있으며, $Data_t$의 $i$번째 조각을 $Data_{t,i}$로 표기한다.
Jeon et al. (2024)에서는 Fig. 2와 같이 $t$ 시점의 $N$개의 데이터 조각 $Data_{t,0},\cdots,Data_{t,N-1}$이 모두 전송된 후 서명 $r_t$, $s_t$가 생성되며, 각각 $sig_{t+1,0},\cdots,sig_{t+1,N_r-1}$ 및 $sig_{t+1,N_r},\cdots,sig_{t+1,N-1}$로 분할되어 $t+1$ 시점에 데이터 조각 $Data_{t+1,0},\cdots,Data_{t+1,\frac{N}{2}-1}$ 및 $Data_{t+1,\frac{N}{2}},\cdots,Data_{t+1,N-1}$과 함께 전송된다 $(N_r=N_s=N/2)$.
한편, 제안 방법에서는 $r_t$가 $Data_t$와 무관하게 생성될 수 있다는 점을 이용하여 미리 $r_t$를 계산하여 Fig. 3과 같이 $Data_{t,\frac{N}{2}},\cdots,Data_{t,N-1}$과 함께 전송하고, $r_t$ 및 $Data_t$로부터 계산되는 $s_t$를 $Data_{t+1,0},\cdots,Data_{t+1,\frac{N}{2}-1}$과 함께 전송한다. 3.1절과 3.2절에서는 제안한 방법의 송신자 및 수신자 측의 동작을 자세히 설명한다.

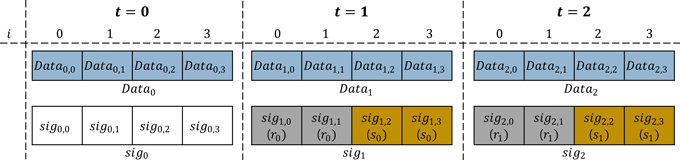

Fig. 2. Transmitter data configuration in Jeon et al. (2024) (N=4).

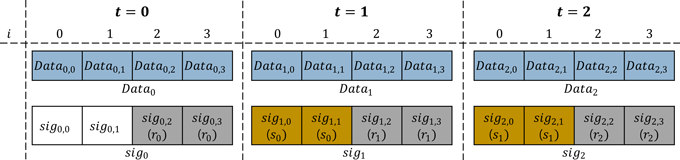

Fig. 3. Transmitter data configuration in the proposed scheme (N=4).
송신자는 실시간으로 생성되는 L6D 메시지와 함께 인증 정보를 제공하기 위해, 매 전송 주기마다 난수 생성, 데이터 패킷 구성, 그리고 ECDSA 기반 서명 생성 연산을 수행한다. 데이터 전송 이전에 필요한 암호학적 도메인 파라미터와 개인키를 입력받고 초기 상태 값을 설정하며, 이후 각 시점마다 새로운 서명 요소를 생성하여 메시지와 함께 방송한다. 송신자의 전체적인 동작 절차는 Protocol 1과 같다. 도메인 파라미터 $D=(q,FR, S,a,b, P,n,h)$에서, $q$는 타원곡선이 정의되는 유한체(finite field)의 위수(order), $FR$은 유한체 원소의 표현 형식, $S$는 타원곡선을 무작위로 생성하기 위한 시드(seed), $a,b$는 시드로부터 생성된 타원곡선 $y^2=x^3+ax+b$의 계수, $P$는 기저점(base point), $n$은 $P$에 의해 정의되는 타원곡선 군의 위수(order), $h$는 여인자(cofactor)이다. 이 논문에서 고려하는 NIST P-256 타원곡선 (Chen et al. 2023)의 경우, $h=1$이며 $n$은 256비트 소수(prime number)이다.
Protocol 1 Transmitter operation in the proposed scheme
Input: Domain parameters $D=(q,FR, S,a,b, P,n,h)$, private key $d$, message $Data_t$.
1. $s_{-1}=0^{⌈n⌉}$ // A bit string consisting of $⌈n⌉$ zeros.
2. For $t\in\{0,1,2,\cdots\}$ do:
2.1 Select $k_t\in_R[1,n-1]$, and save $k_t$.
2.2 Compute $k_{t}P=(x_1,y_1)$, and convert $x_1$ to an integer $x_1$.
2.3 Compute $r_t=x_1 mod n$, and save $r_t$.If $r_t=0$ then go to step 2.1.
2.4 Compute $sig_t=s_{t-1}||r_t$, and split $sig_t$ into
$\{sig_{t,i} | i=0,\cdots,N-1\}$.
2.5 For $i\in\{0,…,N-1\}$ do:
2.5.1 Construct $Data_{t,i}$, and save $Data_{t,i}$.
2.5.2 Transmit $(Data_{t,i},sig_{t,i})$.
2.6 Compute $Data_t=Data_{t,0}||Data_{t,1}||\cdots||Data_{t,N-1}$.
2.7 Compute $e=H(Data_t)$.
2.8 Compute $s_t=k_t^{-1}(e+dr_t) mod n$.
먼저 프로토콜 시작 지점 $t=0$에서는 구조적으로 참조해야 할 이전 주기의 서명 데이터가 존재하지 않는 상황이 발생한다. 이를 위해 단계 1에서 $t=-1$ 시점의 서명 값 $s-1$을 $⌈n⌉$ 비트 길이의 0으로 채워진 비트열로 초기화한다.
이후 매 시점 $t=0,1,2,\cdots$ 마다 송신자는 반복적인 서명 생성과 서명 및 데이터 전송 사이클을 수행한다. 우선 메시지 내용과 독립적으로 서명 요소 $r_t$를 생성하기 위해 단계 2.1에서 $[1,n-1]$ 범위의 난수 $k_t$를 선택하고, 단계 2.2, 2.3에서 이에 대응하는 $r_t$를 계산한다. 여기서 $r_t$가 0으로 계산될 경우 단계 2.1로 돌아가며, 표준 ECDSA 서명 생성 절차 (Hankerson et al. 2004)와 같이 $k_t$부터 다시 선택하여 서명 생성을 진행한다. 생성된 $k_t$와 $r_t$는 이후 $s_t$ 계산에 사용하기 위해 메모리에 저장한다. 단계 2.1 ~ 2.3의 과정은 $t$ 시점의 $Data_t$가 아직 생성되지 않은 상태에서도 수행될 수 있으므로, 송신자 측에서 미리 연산해 두는 것이 가능하다.
단계 2.4에서는 위와 같이 구성된 현재 $t$ 시점의 $r_t$와, 직전 $t-1$ 주기에서 계산되어 메모리에 저장되어 있던 $s_{t-1}$을 연접(concatenate)하여 현재 시점의 $sig_t$를 구성하며, 단계 2.5에서 송신자는 실시간으로 생성된 $Data_{t,i}$와, 인증 정보 $sig_t$를 $N$개의 조각으로 분할한 $sig_{t,i}$를 프레임 단위로 방송한다.
$t$ 시점의 $N$개 프레임을 모두 전송한 이후, 단계 2.6에서 송신자는 분할 전송되었던 $Data_{t,i}$ 조각들을 연접하여 $Data_t$로 구성한다. 이후 단계 2.7, 2.8에서 $Data_t$, 개인키 $d$, 그리고 메모리에 저장된 $k_t$ 및 $r_t$를 사용하여 서명 $s_t$를 생성하며, 생성된 $s_t$는 다음 $t+1$ 시점에 전송된다. 여기서 $H$는 암호학적 해시(cryptographic hash) 함수이다.
수신자는 L6D 신호를 지속적으로 청취하며, 실시간으로 수신되는 메시지와 분할된 서명 데이터를 재 조합하여 서명 검증을 수행한다. 제안하는 프로토콜에서 송신자가 서명 요소를 $sig_t=s_{t-1} || r_t$ 형태로 구성하여 전송하므로, 수신자는 각 $t$ 시점의 전송 주기에서 직전 주기의 메시지 $Data_{t-1}$에 대한 서명 $s_{t-1}$ 부분을 먼저 획득하게 된다. 이를 통해 현재 주기 $Data_t$의 수신이 완료되기 이전에 직전 메시지 $Data_{t-1}$에 대한 서명 검증을 조기에 완료할 수 있다. 수신자의 구체적인 동작 절차는 Protocol 2와 같다.
Protocol 2 Receiver operation in the proposed scheme
Input: Domain parameters $D=(q,FR, S,a,b, P,n,h)$, public key $Q$, message $Data_t$.
1. $Data_{temp}=NULL, sig=NULL$
2. For $t\in\{0,1,2,\cdots\}$ do:
2.1 For $i\in\{0,\cdots,N_S-1\}$ do:
2.1.1 Receive $Data_{t,i}, sig_{t,i}$.
2.1.2 Compute $Data_{temp}=Data_{temp}∥Data_{t,i}$.
2.1.3 Compute $sig=sig∥sig_{t,i}$.
2.2 If $t>0$ then Compute $s_{t-1}=MSB_{⌈n⌉}$(sig).
2.3 If $t>0$ then:
2.3.1 If $r_{t-1}$ or $s_{t-1}$ not in $[1,n-1]$ then:
return “Reject the signature”.
2.3.2 Compute $e=H(Data_{t-1})$.
2.3.3 Compute $w=s_{t-1}^{-1} mod n$.
2.3.4 Compute $u_1=ew mod n, \
u_2=r_{t-1}w mod n$.
2.3.5 Compute $X=u_{1}P+u_{2}Q$.
2.3.6 If $X=\infty$ then:
return “Reject the signature”.
2.3.7 Convert the x-coordinate $x_1$ of $X$
to an integer $x_1$; compute $v=x_1$ mod $n$.
2.3.8 If $v=r_{t-1}$ then:
return “Accept the signature”;
else return “Reject the signature”.
2.4 Save $Data_t=Data_{temp}$.
2.5 For $i\in\{N_S,\cdots,N-1\}$ do:
2.5.1 Receive $Data_{t,i}, sig_{t,i}$.
2.5.2 Compute $Data_t=Data_t∥Data_{t,i}$.
2.5.3 Compute $sig=sig∥sig_{t,i}$.
2.6 $r_t=LSB_{⌈n⌉}(sig)$
2.7 Save $Data_{temp}=NULL, sig=NULL$.
수신자는 타원곡선 파라미터 $D$ 및 서명 검증에 필요한 공개키 $Q$를 입력받고, 단계 1에서 수신된 데이터 조각과 서명 조각을 임시로 저장하기 위한 버퍼 $Data_{temp}, sig$를 $NULL$로 초기화한다. 이후 매 시점 $t=0,1,2,\cdots$ 마다 수신자는 반복적인 서명 및 데이터 수신과 서명 검증을 수행한다. 이때 각 $t$ 시점에서 $N$개의 프레임을 수신하는 과정은 단계 2.1의 서명 $s_{t-1}$이 포함된 인덱스 $i=0,\cdots,N_{S-1}$ 프레임을 수신하는 부분과, 단계 2.5의 서명 $r_t$가 포함된 인덱스 $i=N_S,\cdots,N-1$ 프레임을 수신하는 부분으로 구분되어 처리된다.
먼저 단계 2.1에서, 수신자는 $t$ 시점의 0번째부터 $N_S-1$번째 프레임까지 전송되는 $Data_{t,i}$와 $sig_{t,i}$를 수신하여 각각 $Data_{temp}, sig$ 버퍼에 연접한다. 단계 2.2에서는 수신된 서명 버퍼 $sig$의 상위 $⌈n⌉$개 비트들을 직전 $t-1$ 시점 메시지의 전자서명 부분인 $s_{t-1}$에 저장한다. 만약 현재 수신 시점이 $t=0$이 아니라면, 수신자는 단계 2.3과 같이 이미 메모리에 저장하고 있는 $Data_{t-1}$과 서명 $r_{t-1}$, 그리고 $s_{t-1}$을 이용하여 서명 검증을 수행할 수 있다. 만약 서명 검증 과정에서 계산된 점 $X$가 타원곡선의 무한원점(point at infinity)이거나 서명이 유효하지 않다고 판단되는 경우, 수신자는 단계 2.3.1, 2.3.6, 2.3.8과 같이 “Reject the signature”를 반환한다.
서명 검증 완료된 후, 단계 2.4에서 수신자는 현재까지 $Data_{temp}$에 저장된 데이터들을 현재 시점의 메시지를 위한 버퍼 $Data_t$로 복사하여 저장한다. 단계 2.5에서, 수신자는 단계 2.1에서의 프레임 수신에 이어서 나머지 $N_S$번째부터 $N-1$번째 프레임까지 계속해서 수신한다. 이 과정에서 수신된 $Data_{t,i}$ 조각들은 앞서 저장된 $Data_t$ 버퍼의 뒤에 순차적으로 연접되어 온전한 메시지를 구성하게 되며, $sig_{t,i}$ 조각들은 기존 $sig$ 버퍼에 계속 연접된다.
$i=N-1$까지 모든 프레임의 수신이 완료되면, 단계 2.6에서 수신자는 $sig$ 버퍼의 하위 $⌈n⌉$개 비트들을 서명 $r_t$에 저장한다. 해당 $r_t$는 다음 $t+1$ 시점의 서명 검증에 사용하기 위해 수신자의 메모리에 저장해둔다. 이후 단계 2.7에서는 다음 $t+1$ 시점에서의 프로토콜 진행을 위해 임시 버퍼 $Data_{temp}$와 $sig$를 초기화한다.
이번 장에서는 제안하는 프로토콜에 대하여 TTA를 분석하고, PC 및 Raspberry pi 환경에서의 프로토콜 주요 동작에 대한 속도 측정으로 기존 방식과의 성능을 비교한다.
Jeon et al. (2024)의 인증 방식에서는 수신자가 $N$개의 프레임에 걸쳐 $Data_t$의 조각들을 모두 수신하며, 그것에 대한 서명 $sig_t$의 조각들은 그 다음 $N$개의 프레임에 걸쳐 수신하므로, $Data_t$ 및 $Data_t$에 대한 서명 정보 $sig_{t+1}$을 모두 수신하기 위해 총 $2N$개의 프레임을 수신해야 한다.
제안하는 기법은 Protocol 1과 Protocol 2에서 확인되는 바와 같이, 서명 대상 메시지 $Data_t$와 서명 $r_t$ 부분을 동시에 전송함으로써 TTA를 구조적으로 단축시켰다. 송신자는 $Data_t$의 각 분할 조각 $Data_{t,i}$를 전송할 때 $r_t$의 분할 조각을 프레임에 함께 실어 보내며, 메시지에 종속적인 서명 요소 $s_t$는 $Data_t$ 전송이 완료된 이후인 $t+1$ 시점의 프레임들에 할당하여 전송한다. 이에 따라 수신자는 $Data_t$의 수신이 완료되는 시점에 이미 검증에 필요한 rt를 확보하게 되며, $t+1$ 시점에서 서명 $s_t$가 포함된 $N_S$개의 프레임만 추가로 수신하면 즉시 서명 검증을 수행할 수 있다.
Table 1은 제안 방식에서의 TTA를 Jeon et al. (2024)의 TTA와 비교하고 있다. Table 1에서 $X$는 프레임에 할당된 예비 영역의 비트 수, $L$은 보안 강도, $X_{SP}$는 서명 조각 $sig_{t,i}$의 비트 수를 나타낸다. 보안 강도가 $L$일 경우, ECDSA 전자서명은 $4L$ 비트로 구성된다. 서명을 $N$개로 분할하여 전송하므로, 수신자 측에서는 특정 시점에 수신한 서명 조각이 전체 서명 중 몇번째 분할인지 식별이 필요하며, 이를 위해 0부터 $N-1$까지의 인덱스를 부여하여야 한다. 이 인덱스 역시 전송 프레임의 비트 영역 일부를 차지하며, $X_{SN}$은 이 인덱스가 차지하는 비트 수를 나타낸다. 즉, $X_{SN}=⌈N⌉$이다. 각 서명 조각은 실제 서명 내용의 일부를 포함하는 $X_{SP}$ 비트와 이 서명 조각의 인덱스를 나타내는 $X_{SN}$ 비트를 모두 포함하여야 한다. 따라서, 총 전송 시간을 최소화하기 위해, 인증을 위해 각 프레임에 할당되어야 할 총 비트 개수 $X_{SN}+X_{SP}$의 크기는 주어진 $X$ 범위 내에서 $N$이 최소가 되도록 설정하였다. 한편, $sig_t$의 $N$개 분할 중 서명 $s_{t-1}$이 포함된 분할의 개수를 나타내는 $N_S$는 Eq. (1)과 같이 계산할 수 있다.
$$N_S=\left[\dfrac{2L}{X_{SP}}\right]$$
QZSS L62 신호의 프레임 하나가 전송되는 데 30초의 시간이 소요되므로, Jeon et al. (2024)과 제안 방식에서의 TTA는 Eqs. (2-3)과 같이 계산할 수 있다.
$$TTA (\text{Jeon et al. 2024}) =30×2N$$
$$TTA (\text{proposed}) =30×(N+N_S)$$
예를 들어, Table 1의 첫번째 행과 같은 세팅에서는 프레임에 할당된 예비 영역의 비트 수 $X$가 50 비트일 때, ECDSA 서명 512 비트를 $X_{SP}=43$ 비트씩 $N=12$ 프레임에 걸쳐 분할 전송하게 된다. 이때 제안 방식에서는 첫 $N_S=6$개 프레임에 서명 $s_{t-1}$ 부분이 포함되며, TTA는 $30×12+6=540$초로 계산된다. 반면에, Jeon et al. (2024)의 방식에 의하면, TTA는 $30×2×12=720$초로 계산된다. 다양한 파라미터를 기반으로 한 Table 1의 분석 결과에 의하면, 제안 방식은 Jeon et al. (2024) 대비 TTA가 최대 25% 감소하는 것을 확인할 수 있다.
실제 QZSS CLAS 운용 환경에서는 QZSS L62 신호 각 데이터 파트에 존재하는 예비 영역의 크기가 고정되어 있지 않으므로, 인증에 사용할 예비 영역의 비트 수$ X$를 Jeon et al. (2024)과 같이 보수적으로 데이터 파트 크기 1695 비트의 5 퍼센트 미만으로 설정할 수 있다. 이에 따라 P-256 곡선을 사용하는 환경에서 이 논문의 프로토콜을 실제로 적용할 경우, 파라미터를 Table 1의 첫번째 행과 같이 $X=50$, $N=12$로 설정하는 것이 적합하다.
| $X$ | $L$ | $N$ | $X_{SN}$ | $X_{SP}$ | $N_S$ | $TTA$ (Jeon et al. 2024) | $TTA$ (proposed) |
|---|---|---|---|---|---|---|---|
50 100 200 50 100 200 | 128 128 128 192 192 192 | 12 6 3 18 8 4 | 4 3 2 5 3 2 | 43 86 171 43 96 192 | 6 3 2 9 4 2 | 720 360 180 1080 480 240 | 540 270 150 810 360 180 |
이번 절에서는 제안하는 프로토콜이 실제 시스템에 적용되었을 때 발생 가능한 연산 부하를 검증하기 위해, 송신자와 수신자의 주요 동작에 대한 실행 시간을 측정하였다. 각 방식의 구현은 C언어로 진행하였으며, ECDSA 서명 생성 및 검증 구현에는 Mbed-TLS 3.1.0 라이브러리를 사용하였다 (Mbed TLS 3.1.0 2026).
실험 환경은 PC 환경과 실제 수신 단말의 제한된 자원을 모사하기 위한 Raspberry Pi 환경으로 나누어 진행하였으며, 구체적인 실험 환경은 Table 2와 같다. Table 3은 Table 2의 실험 환경에서 제안 방식의 수행 시간을 측정하여 Jeon et al. (2024)과 비교한 것이다. 실험 결과에 의하면, ECDSA 서명 생성 및 검증 동작이 전체 실행 시간의 대부분을 차지하는 것으로 나타났다. 제안 방식에서 송신자의 서명 생성 시간은 PC 환경에서 약 3.44 ms, Raspberry Pi 환경에서 약 48.56 ms로 측정되었으며, 이는 Jeon et al. (2024)의 수치와 거의 차이가 없었다. 수신자 측면에서 기존 방식과 제안 방식의 서명 검증 방식은 동일하며, PC에서 약 6.37 ms, Raspberry Pi에서 약 86.13 ms로 측정되었다. 서명 관련 동작(서명 생성 및 검증)을 제외한 나머지 데이터 처리와 관련된 동작들(데이터 및 서명 저장, 추출, 복사 등)은 대부분 μs 단위의 매우 낮은 소요 시간을 보였다. 수신자의 임시 버퍼 $Data_{temp}$로부터 $Data_t$로 복사하는 동작은 두 환경에서 모두 제안 방식이 대략 두 배 빠른 수치를 보였다. 기존 방식에서는 수신자가 $t$ 시점에 받은 $Data_t$에 대한 서명 검증을 위해 그 다음 $t+1$ 시점의 $sig_t+1$를 모두 받아야 가능하며, 이 시점에 수신하는 프레임에 포함된 $Data_t+1$의 $N$개 분할들을 모두 $Data_{temp}$에 저장해 두어야 한다. 그러나 제안 방식에서는 수신자가 $Data_t$ 수신 이후, $t+1$ 시점에서 $sig_t+1$의 분할 중 서명 $s_t$가 포함된 부분들을 수신한 뒤 서명 검증을 진행하므로, $Data_{temp}$에는 $Data_{t+1}$의 첫 $N_S$개 분할만 저장하게 되어 복사할 $Data_{temp}$의 크기가 기존 방식에 비해 줄어들며, 따라서 이에 비례하여 복사 동작 시간도 줄어들게 된다.
Table 2. Experimental environment.
| PC | Raspberry Pi | |
|---|---|---|
| CPU | Intel(R) Core(TM) i7-10700F CPU @ 2.90 GHz | ARM Cortex A53 MP4 @ 1.2 GHz |
| OS | Ubuntu 24.04.1 LTS (WSL2 2.3.24.0) | Debian GNU/Linux 12 (bookworm) |
| RAM | 32 GB | 1 GB |
| Compiler | GCC 13.3.0 | GCC 12.2.2 |
Table 3. Measured execution time (mean (standard deviation) over 30 batches; each batch is the average of 1,000 iterations).
| Operation | PC | Raspberry Pi | |||
|---|---|---|---|---|---|
| Jeon et al. (2024) | Proposed | Jeon et al. (2024) | Proposed | ||
| Transmitter | ECDSA signature generation (ms) Storing $Data0{t,i}, sig_{t,i}$ in frame (μs) | 3.42 (0.03) 0.18 (0.01) | 3.44 (0.04) 0.17 (0.01) | 48.57 (0.04) 2.98 (0.03) | 48.56 (0.05) 3.00 (0.03) |
| Receiver | ECDSA signature verification (ms) | 6.37 (0.03) | 86.13 (0.08) | ||
| Extracting $Data_{t,i}, sig_{t,i}$ from frame (μs) Copying $Data_{temp}$ to $Data_t$ (μs) | 0.18 (0.01) 1.33 (0.06) | 0.19 (0.02) 0.72 (0.03) | 2.78 (0.05) 19.85 (0.80) | 2.74 (0.01) 8.49 (0.44) | |
본 연구는 우주항공청의 재원으로 지원을 받아 수행된 것임 (과제번호: RS-2022-00165802).
Conceptualization, S.-J.Song and M.-K.Lee; methodology, S.-J.Song and M.-K.Lee; formal analysis, S.-J.Song and M.-K.Lee; investigation, S.-J.Song; resources, J.Noh; data curation, S.-J.Song; writing-original draft preparation, S.-J.Song; writing-review and editing, J.Noh and M.-K.Lee; visualization, S.-J.Song; supervision, M.-K.Lee.
The authors declare no conflict of interest.
